在開關電源中，常見電感和電容，寄生電容一般和開關元件或二極管并聯，寄生電感與其串聯。由于存在電感電容，開關電源模塊在通斷工作時，會產生較大的電壓和電流浪涌。開關電源模塊中尖峰的危害會造成元件損壞，或電路工作異常，采用吸收電路，可以抑制浪涌電流。

電壓尖峰是電感續流引起的，引起電壓尖峰的電感有線路分布電感、變壓器漏感、器件等效模型中的感性成分等，電壓尖峰的電流引起有拓?fù)潆娏鳌⒍O管反向恢復電流、不恰當?shù)闹C振電流等原因。

吸收和緩沖電路的作用：

1、可以防止元器件損壞，吸收電路用于防止電壓擊穿，緩沖電路用于防止電流擊穿。

2、可以減低開關器件的損耗，或?qū)崿F(xiàn)某程度的關軟開。

3、降低di/di和dv/dt，降低振鈴，改善EMI。

常見的吸收電路有LC吸收電路、RC吸收電路、RCD吸收電路，工作原理是在開關斷開時為開關提供旁路，吸收積蓄在寄生電感的能量，并使開關電壓被鉗位。

LC吸收電路是由電容、電感、電阻等元件和電子器件組成，一種能夠產生振蕩電流或有濾波作用的電路。

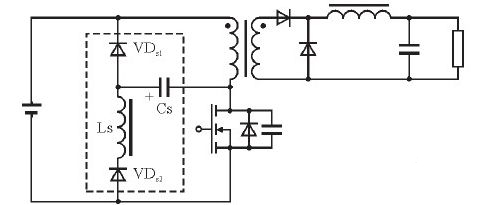

如上圖所示：當開關斷開，積蓄在漏磁或勵磁等電感中的能量可通過VD經電容C放電，使吸收電容C電壓反向，繼而使變壓器由電容電壓消磁。

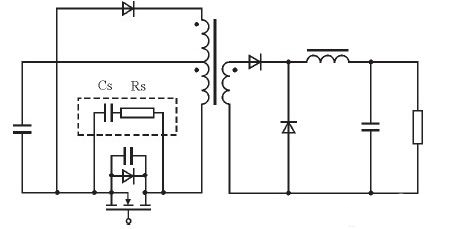

RC吸收電路如上圖所示：是由電阻和電容串聯的一種電路，同時與開關并聯連接的結構，當開關斷開，積蓄在寄生電感中的能量對開關寄生電容充電的同時，會通過吸收電阻對吸收電容充電。由于吸收電阻的作用，其阻抗將變大，吸收電容相當?shù)刃У卦黾娱_關的并聯電容容量，抑制開關斷開的電壓浪涌。當開關接通時，吸收電容又通過開關放電。

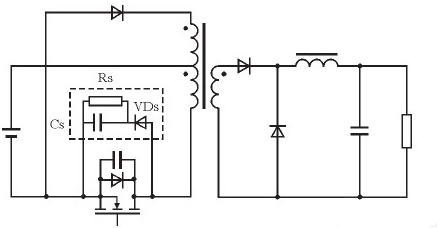

RCD吸收電路如上圖所示：是由電阻、電容和二極管構成，電阻也可以和二極管并聯連接。當開關斷開時，積蓄在寄生電感中的能量將通過開關寄生電容充電，開關電壓上升。當其電壓上升到吸收電容的電壓時，吸收二極管導通使開關電壓被吸收二極管所鉗位，同時寄生電感中蓄積的能量對吸收電容充電。在開關接通期間，吸收電容通過電阻放電。
