在生活中，不管是工程師還是電子設備在實際應用中，經常需要使用到5V電源。一般常見的有5V充電器、5V電源適配器、電池串聯和5V電源模塊。下面淺談下一種5V電源電路設計原理。

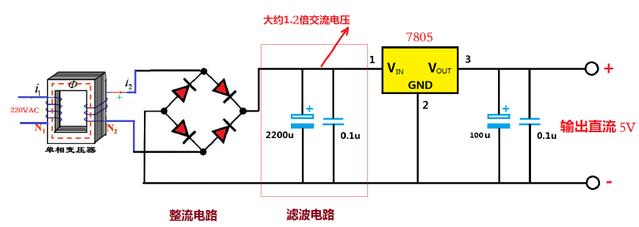

需要準備的元器件材料有220V轉6V的單相交流變壓器、整流橋（可用4個二極管代替）、LM7805及電容。原理為220V交流電經過變壓器降壓為6V交流電，然后經過全橋整流，再濾波，得到的直流電壓約為6V交流電的1.2倍左右，最后經過LM7805三端線性穩壓器穩壓輸出5V。電路原理圖如下圖所示：

在選擇變壓器時一定要結合5V電源模塊輸出功率而選擇合適的變壓器輸出功率，如選擇5W的輸出功率，則輸出電流最大只有0.7A。線性三端穩壓器的輸入輸出電流不變，當輸入電壓為6V的1.2倍，5W的變壓器只能承受0.7A的電流。

整流部分采用的是全橋整流，經過全橋整流后的有效值電壓為0.9U，可以使用4個整流二極管代替。濾波電容選擇2200uF左右，嚴格的選擇需要使用復雜的計算公式。選擇電容耐壓時，要考慮0.7-0.8左右的降額系數。在整流后輸出7.2V左右的直流電，所需電容耐壓值為7.2 x1.3=9.36，最小需選擇10V的耐壓值以上。

在選擇LM78XX系列的三端穩壓器需要注意三個容易忽視的地方：

1、最大輸出電流為1.5A

2、LM78XX系列三端穩壓器的輸入電壓必須比輸出電壓至少高2V

3、需考慮三端穩壓器自身的功耗，計算方法為功耗=（輸入電壓-輸出電壓）×電流，三端穩壓器的自身功耗不應大于5W，而且大于2W時必須加散熱器。假設LM7805的輸入電壓為8V，壓差為3V，輸出電流為1A，則LM7805自身功耗P＝3Vx1A＝3W。

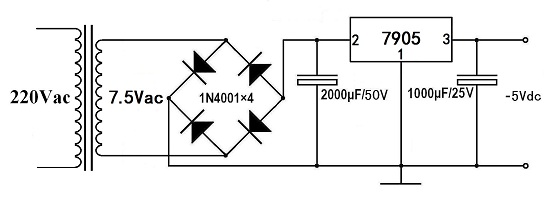

以上為+5V電源模塊的一種方案，下面介紹一種-5V電源的方案。這種方案采用了降壓、整流、濾波、線性穩壓器7905，具體電路圖如下所示：

這是由市電直接來轉換而成，如果是由電壓絕對值高的負電壓轉換，可直接使用穩壓器實現。而正電壓需要轉換成負5V輸出電源，可采用反相開關穩壓電源。
